[Unreal 01] Level Editor





현재 포스팅은 아래의 언리얼 엔진 5.5 공식 문서를 토대로 작성되었습니다.
https://dev.epicgames.com/documentation/ko-kr/unreal-engine/level-designer-quick-start-in-unreal-engine



기억나지 않을 때 바로 찾을 수 있도록 :D

---

Part 01. ViewPort

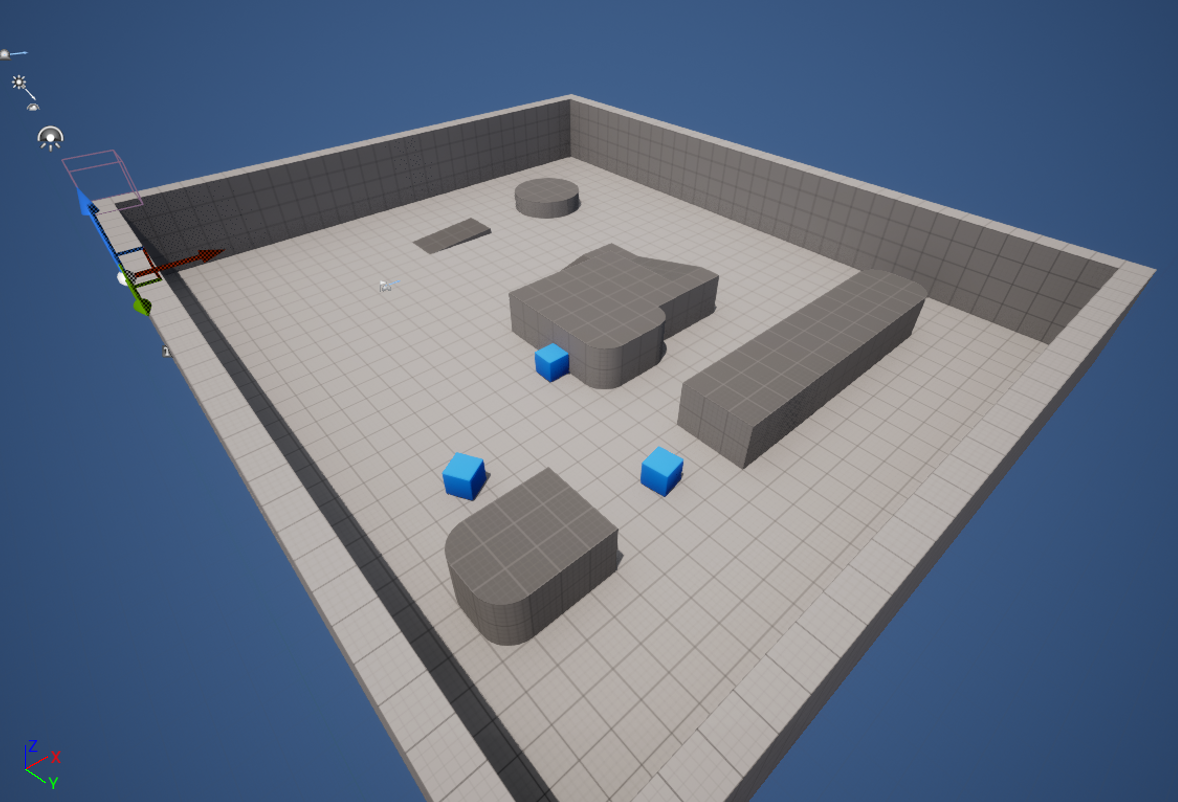

3인칭 게임 템플릿으로 프로젝트를 생선한 직후 화면





뷰포트는 언리얼 엔진에서 제작 중인 월드 상태를 보여주는 창으로 원근 뷰와 직교 뷰가 있다.

언리얼 에디터를 열면 위의 사진처럼 기본적으로 하나의 원근 뷰포트가 표시된다.



• 원근뷰 : 게임 월드를 보는 3D 화면
• 직교뷰 : 정면, 측면, 상단 총 3가지 뷰로 구성되어 있으며 2D 뷰포트로 각각 x, y, z축 방면에서 바라본다.

[출처] 언리얼 엔진 공식 문서







원근뷰 혹은 직교뷰로 바꿀 수 있는 방법은 아래와 같다.





뷰포트 좌측 원근(Perspective) 버튼(1)을 누르면 우측과 같이 창이 뜨는데 이 중에서 원하는 뷰를 선택하면 전환되는 것을 확인할 수 있다. 만약 뷰를 동시에 확인하고 싶다면, 뷰포트 우측 그리드 아이콘(2)을 누르면 아래와 같이 뷰포트가 변경된다.







각 화면에서 어떤 뷰로 볼지 선택할 수 있으므로 다양한 측면에서 보기 유용하다.





---

Part 02. View Mode



언리얼 에디터 뷰포트는 시각화 모드가 여러 가지 존재하는데 이를 통해 여러 작업이 가능하다.

아래의 라이팅포함(Lit)을 눌러보자.





무척 많은 모드가 뜨는데 가장 많이 사용되는 모드는 라이팅 포함, 라이팅 제외, 와이어 프레임이라고 한다.

각 모드에 대해 설명하자면 아래와 같다.



• 라이팅 포함 - Lit (alt + 4)




  라이팅 포함 모드


  Lit 뷰 모드는 모든 머티리얼과 라이팅이 적용된 최종 씬 결과를 보여주므로 최종 렌더링 결과를 확인할 때 가장 적합하다.


• 라이팅 제외 - Ulit (alt + 3)




  언릿 모드


  Ulit 모드는 씬에서 모든 라이팅을 없애고 머티리얼의 베이스 색상만을 보여주기에 머티리얼의 기본 새상이나 텍스처를 확인할 때 유용하게 사용된다.



• 와이어프레임 - Wireframe (alt + 2)




  와이어 프레임 모드


  Wireframe 모드는 씬에 있는 폴리곤의 모서리를 전부 표현하므로, 브러시의 경우 결과적인 지오메트리를 보여준다. 메쉬의 구조를 분석하고, 폴리곤 수를 확인할 때 유용하다.



• 디테일 라이팅 - Detail Lighting  (alt + 5)




  디테일 라이팅 모드 - (좌)예시 프로젝트 / (우)언리얼 문서 예시



  원본 머터리얼의 노멀 맵을 사용해 전체 신에 무채색 머티리얼을 활성화한다. 즉 기본 조명과 함께 디테일한 조명 효과를 보여줌으로 조명 효과를 세밀하게 건들 때 유용하다.


• 라이팅만 - Lighting Only (alt + 6)




  라이팅만 모드 - (좌)예시 프로젝트 / (우)언리얼 문서 예시

  씬의 조명만을 표시하고 메쉬는 보이지 않게 하여 조명 효과를 세밀하게 조정할 때 유용하다. 노멀 맵이 보이지 않는다는 것에서 디테일 라이팅과 다른 점이다.


• 라이트 복잡도 - Optimization Viewmodes : Light Complexity (alit + 7)




  라이트 복잡도 모드 - (좌)예시 프로젝트 / (우)언리얼 문서 예시

  각 표면에 영향을 주는 라이트의 수를 표시하여 라이팅 비용을 추적하는 데 유용하다. 조명의 수가 많을수록 세이딩 비용이 증가하므로, 이 모드를 통해 최적화가 필요한 부분을 식별할 수 있는데 특히, 성능을 고려할 때 중요한 요소다.





  라이트 복잡도 배색 (언리얼 공식 문서)



• 셰이더 복잡도 - Optimization Viewmodes : Shader Complexity (alt + 8)

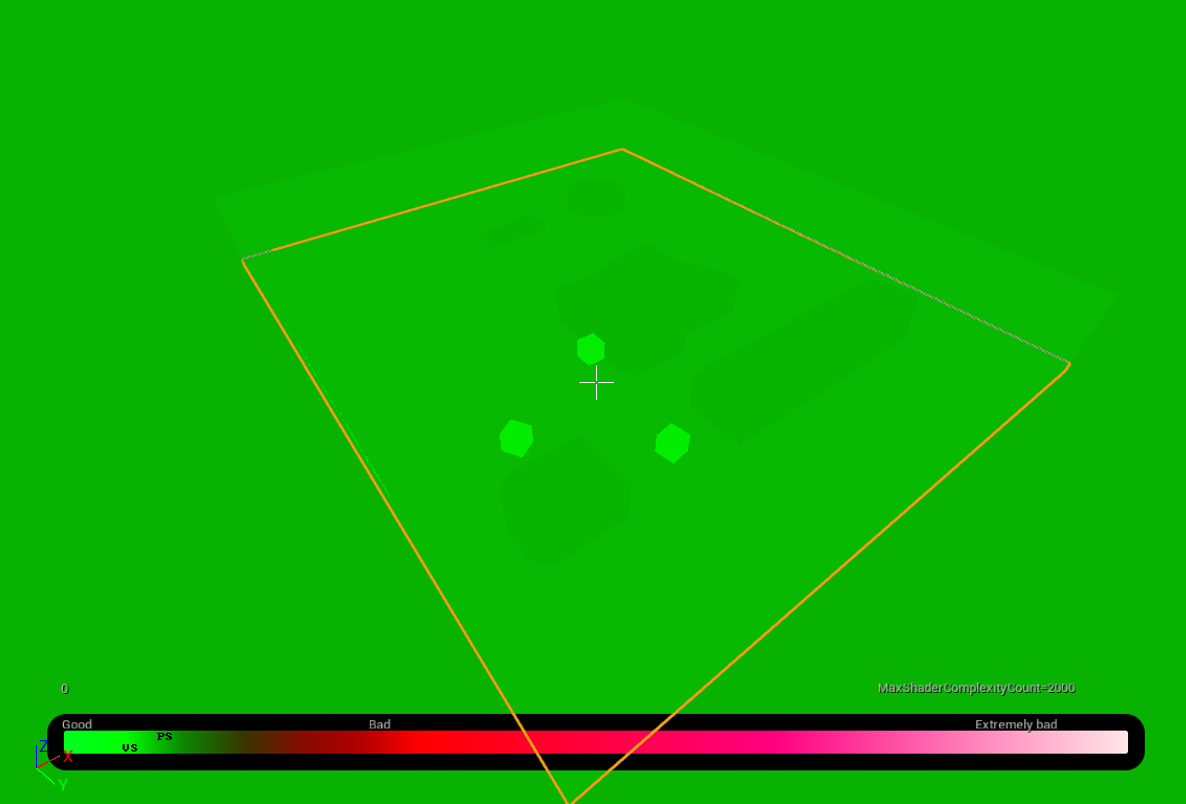

  셰이더 복잡도 모드 - (좌)예시 프로젝트 / (우)언리얼 문서 예시

  각 픽셀 계산에 사용되는 셰이더 인스트럭션 수를 시각화 한다. 씬의 퍼포먼스 친화성을 평가하는 데 유용하며, 셰이더 최적화와 파티클 이펙트의 성능을 개선하는 데 도움을 주는데 셰이더 복잡도가 높을수록 GPU에 더 많은 부담을 주게 된다.



• 라이트 맵 밀도 - Optimization Viewmodes : Stationary Light Overlap  (alit + 0)




  라이트 맵 밀도모드


  텍스처가 매핑된 오브젝트의 라이트 밀도를 표시하며 라이트 맵의 밀도를 균일하게 만드는 작업을 시각적으로 확인할 수 있어, 최적의 텍스처 해상도를 유지하는 데 도움을 준다. 밀도가 고르지 않으면 조명 효과가 불균형하게 나타날 수 있다.





  라이트맵 밀도 - 언리얼 공식 문서



• 리플렉션 - Reflections




  리플렉션 모드


  노멀이 평평하고 러프니스가 0인 모든 머티리얼을 오버라이드하여 리플렉션을 시각화하는데 플렉션의 품질을 확인하고, 머티리얼의 반사 특성을 조정하는 데 유용하다. (반사 효과가 중요한 씬에서 유용)



• LOD 배색 - Level of Detail Coloration : Mesh LOD Coloration




  LOD 모드 (언리얼 문서 예시)


  프리미티브의 현재 LOD(Level of Detail) 인덱스를 표시한다. LOD 시스템을 통해 멀리 있는 오브젝트의 디테일을 줄여 성능을 최적화할 수 있다.




• 씬 뎁스 - Buffer Visualization : Scene Depth

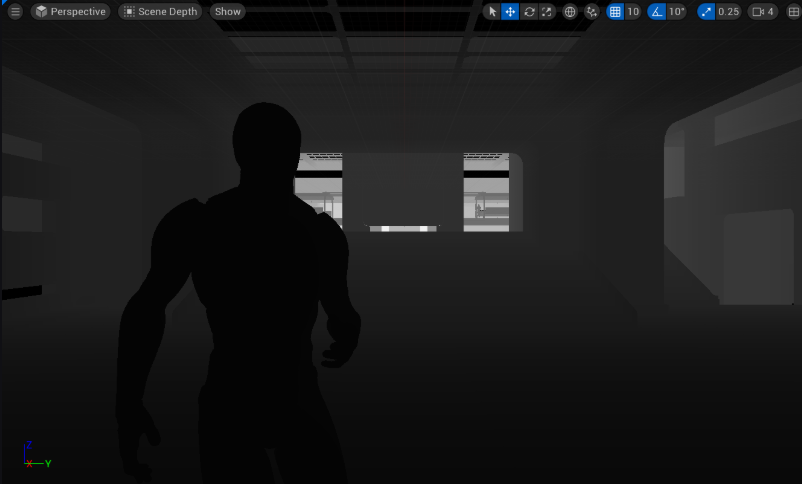

  씬 뎁스 모드 - (좌)예시 프로젝트 / (우)언리얼 문서 예시

   씬의 깊이 정보를 시각화하여 각 픽셀의 깊이를 색상으로 표현한다. 깊이 정보를 통해 카메라와 오브젝트 간의 거리 관계를 이해하고, 깊이 기반 효과(예: 포스트 프로세싱 효과)를 조정하는 데 유용하다.

  하얀색 (가장 먼 곳)부터 검은색(가장 가까운 곳)까지 일정하게 표시된다.



• 월드 노멀 - Buffer Visualization :  World Normal




  월드 노멀 모드


  각 표면의 노멀 벡터를 시각화하여 표면의 방향을 색상으로 표현한다. 노멀 맵의 품질을 확인하고, 조명 효과가 어떻게 적용되는지를 이해하는 데 도움을 주는데 이떄 노멀 벡터의 방향이 잘못되면 조명 효과가 비정상적으로 나타날 수 있다.


---



Part 03. Control



조작 부분은 영상을 참고하는 것이 좋다.
LMB : Left Mouse Button
RMB : Right Mouse Button

컨트롤	액션
LMB + Drag	(원근 모드) 카메라를 앞 뒤로 이동, 좌우 회전  (직교 모드) 범위 선택 박스를 생성
RMB + Drag	(원근 모드) 뷰포트 카메라를 회전  (직교 모드) 뷰포트 카메라를 패닝
LMB + RMB + Darg	(원근 모드) 위, 아래로 이동  (직교 모드) 뷰포트 카메라를 확대/축소
F	선택한 오브젝트에 카메라의 초점을 맞춘다.
RMB + W, S, A, D	카메라를 각각 상, 하, 좌, 우로 이동시킨다.
RMB + E, Q	카메라를 위, 아래로 이동시킨다.
RMB + Z, C	카메라를 줌 아웃, 줌 인시킨다.
Alt + LMB + Drag	단일 피벗이나 관심 지점의 주위로 회전한다.
Alt + RMB + Drag	단일 피벗이나 관심 지점을 향하거나 멀어지도록 카메라를 줌한다.
Alt + MMB + Drag	마우스 이동 방향에 따라 카메라를 상하좌우 트래킹한다.
